Ignace (igvfer) |
Nee hoor, het retoursignaal wordt bepaald aan de hand van de frequenties. Ik meen dat dit nu zit van 0 tot 65 Mhz maar dat dit zal uitgebereid worden naar 120 Mhz. Ik ben niet heel zeker. Op je NIU kan je zien tot welke frequentie dat is. Dus als het zou uitgebreid worden gaan we nieuwe NIU moeten hebben.
Hetgeen je als in in en out op een digicorder ziet is inderdaad gewoon een doorlus van het signaal naar een volgend toestel.
Als je op een NIU kijkt zie je dat je een specifieke uitgang hebt voor de modem. Ik vermoed dat daar enkel de frequenties worden doorgelaten die nodig zijn voor het internet en dat de specifieke frequenties voor het DTV signaal eruit gefilterd worden. Je kan dat eigenlijk eens uit testen. Sluit je TVbox eens aan op die uitgang en zie eens wat het doet.
Een splitter kan makkelijk zijn als het signaal sterk genoeg is maar meestal kom je in de problemen. Het is niet voor niets dat er al jaren geen doorlusaansluitdozen te koop zijn en gebruikt worden.
@JDF schreef:Ik had ergens gelezen dat de Telenet modem op de 1ste poort van zo'n Telenet coax versterker moet worden aangesloten omdat de modem een retour signaal moet kunnen sturen naar Telenet.
Dat is perfect juist.
Met de "retour" poort bedoel je de "CM poort" waar de modem op aangesloten is. Alleen op deze poort kan de modem een retour signaal sturen (via het "return channel") voor de upload. De andere poorten zijn voor deze frequenties (5-65 MHz) gefilterd.
@JDF schreef:En welk effect zou het dan geven als men de TV-box en de modem aansluit op een splitter naar 1 coax kabel?
Een splitter zoals: https://www.coolblue.be/nl/product/785274/hirschmann-dfc-2104.html
Het korte antwoord:
Dat zal in principe perfect werken.
In tegenstelling tot vorige post, worden de DTV frequenties niet weggefilterd op de "CM uitgang", maar krijg je daar het volledig spectrum van de kabel.
Het enige risico dat je hebt is dat je storingen veroorzaakt op de "return channel". Dit zowel op de eigen modem (upload), als op het Telenet netwerk. Zorg dus voor zowel een splitter en bekabeling van hoge kwaliteit. Ook oude of niet-conforme TV toestellen kunnen dergelijke storingen veroorzaken 🤔.
Het lange antwoord:

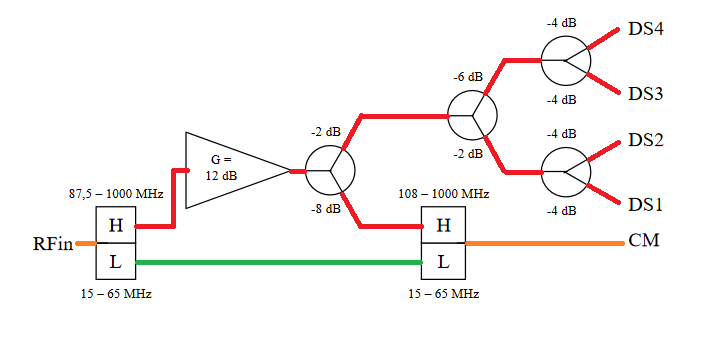

Hieronder het schema van een NIU:
- de oranje lijn is het hele spectrum (upload en download) van de kabel (5-1000 MHz)
- de rode lijn is het DTV en download signaal (alles boven de 87.5 MHz)
- de groene lijn is het "retour signaal" (15 - 65 MHz)
- "CM" is de modemuitgang, DS1-4 zijn de DTV uitgangen
Zoals je uit het (vereenvoudigd) schema kan zien:
- het binnenkomend signaal van Telenet wordt gesplitst (gefilterd) in een "download" bereik (87.5 - 1000 MHz) en een "upload" bereik (5-65 MHz).
- de download frequenties (modem +TV) wordt eerst versterkt (+12 dB), gaat dan door een aantal splitters en dempers naar de CM uitgang (+4dB), DS1-2 uitgang (+ 4dB) en DS 3-4 (0 dB). Het CM signaal bevat dus de volledige downstream frequentieband, inclusief de DTV signalen.
- de afgescheiden upload frequentieband (groen), wordt dan terug toegevoegd aan de versterkte download band naar de CM uitgang.
Het is dus duidelijk dat het CM signaal ook voor TV kan gebruikt worden (en voldoende versterkt is om nog eens gesplitst te worden).
Maar er is een maar ....
Het is in principe niet toegelaten om de CM uitgang te gebruiken voor TV, gezien er de mogelijkheid bestaat om storingen te veroorzaken op de kabel (upload frequenties).
De enige goede oplossing om modem + TV aan te sluiten op één coax kabel is een 2de NIU (vb "NIU living model").
- sluit dan de coax vanuit de CM uitgang van de 1ste NIU aan op de RF ingang van de 2de NIU.
- nu kan je modem en TV aansluiten op de respectievelijke uitgangen.
- toestellen aangesloten op de TV uitgang van de 2de NIU kunnen geen storingen meer veroorzaken op de return channel.
Nog een kleine opmerking: alles hierboven gaat over de oude Docsis 3.0 NIU's (met een splitsing tussen download en upload op 65 MHz).
Bij Docsis 3.1 is de upload frequentieband 5 - 204 MHz (en de download gebruikt 258 MHz tot 1218 MHz (en zelfs tot 1794 MHz). Maar het principe hierboven beschreven blijft dezelfde.
