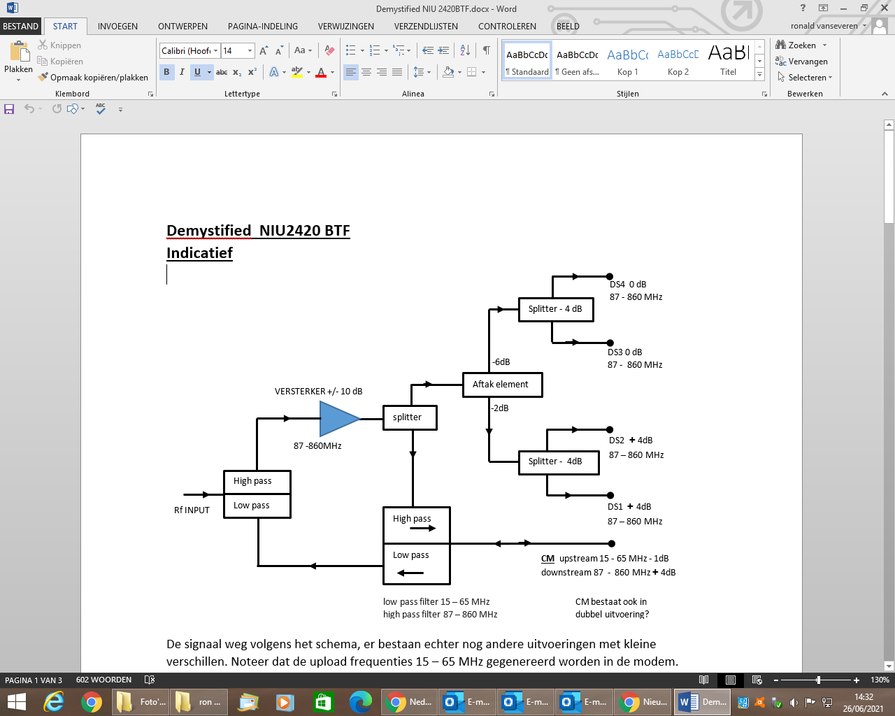

De signaal weg volgens het schema, er bestaan echter nog andere uitvoeringen met kleine verschillen. Noteer dat de upload frequenties 15 – 65 MHz gegenereerd worden in de modem.
De ontkoppeling tussen CM en DS = 30 dB. Ontkoppeling tussen DS onderling 25dB.
Hierdoor beïnvloeden de aangesloten toestellen elkaar niet.
Een kortgesloten kabel heeft geen invloed op de andere uitgangen.
Beschermd tegen bliksem inslag.
Zo kunnen er mogelijks twee CM poorten zijn.
Er zouden ontwerpen bestaan wanneer de netspanning weg valt, dan wordt het ingang signaal rechtstreeks gekoppeld met CM?
De uitgangen zijn onderling niet galvanische gescheiden, zelfde massa.
Geen galvanische scheiding ingang tot uitgangen.
Het stopcontact ( 230 volt) is voorzien van een aarding.
Het is nuttig om dit dan ook op een stopcontact met aarding aan te sluiten,
dit voorkomt groundloops in uw verdere audio – video toestellen.
De opstelling van versterkers is een anti-parallel systeem.
In feite hetzelfde als de versterkers van Telenet in hun distributie lijnen.
Maar deze hebben logischer wijze nog meer in hun mogelijkheden.
Zoals temperatuur compensatie, sturing via piloot signaal enz.
Filter A hoog doorlaat 15 – 860 MHz ( + download internet) of spert alles lager dan 15 MHz.
Filter B hoog doorlaat filter spert frequenties lager dan 15 MHz.(in beide richtingen)
Filter C laag doorlaat filter spert frequenties hoger dan 65 MHz
Filter D hoog doorlaat filter spert frequentie lager dan 15 MHz.
Filter E laag doorlaat filter spert frequenties hoger dan 65 MHz
Filter D + E vormen samen een bandfilter 15 – 65 MHz.
Deze filters zorgen er ook voor dat de anti parallel geplaatste versterkers niet gaan oxileren.
Demystified NIU – WO
Indicatief
Is de kleinere versie van NIU2420 BTF met minder uitgangen.
Heeft wel een FM / TV aansluiting.
Voeding via een adapter van 15 volt DC, massa verbonden met aarding via stopcontact.
Niet galvanische gescheiden van de ingang kabel.
Downstream
Gain (winst) Isolation of ontkoppeling
CM 88 - 862 MHz + 4dB 30 dB tussen CM en (DS –TV – FM)
TV 108 - 862 MHz 0dB 27 dB tussen TV en DS
FM 88 - 108MHz -1dB Hierdoor beïnvloeden de aangesloten toestellen
DS 88 - 862 MHz + 4dB elkaar niet.
DS bevat ook nog de FM frequenties. Een kortgesloten uitgang heeft geen invloed
op de andere uitgangen.
Upstream
CM 15 - 65MHz -1dB Isolation of ontkoppeling
CM - DS 30dB
CM – TV 30dB
CM - FM 30dB
Een tip voor de toekomst:
Eenmaal je uw afbeelding in het tekstvak gesleept hebt, kun je het nogmaals selecteren (door aan te klikken) en kun je het uitrekken door een hoekpunt te verslepen. Zo wordt de afbeelding groter en dus beter leesbaar.
EDIT: Ik heb dit even in uw eerste post aangepast. Ik hoop dat je mij excuseert dat ik het niet eerst gevraagd heb ...
StefaanH |
Waarom noem je dit "demystified" (net alsof de NIU een "mysterie" is) 🤔
De schema's kan je gewoon op internet vinden in het lastencohier:
https://www.techlink.be/media/731991/lastenkohier-telenet-interkabel-versie-20191.pdf
- pag 40: NIU
- pag 47: NIU-WO
- pag 54: NIU met lifeline switch
@ronalddocent schreef:Er zouden ontwerpen bestaan wanneer de netspanning weg valt, dan wordt het ingang signaal rechtstreeks gekoppeld met CM?
Dit is de NIU met liefeline switch (ingebouwde relais):
